一、核心结构与工作原理

1. 核心结构组成（方形框架为基础）

2. 工作流程（横流换热的核心逻辑）

1. 布水阶段：需冷却的循环热水（如空调系统、生产设备排出的热水）通过管道进入塔顶布水系统，经布水器均匀喷淋到下方的填料表面，形成 “水膜” 或 “水滴流”。
2. 通风阶段：塔顶轴流风机启动，产生负压，强制室外冷空气从塔体两侧的进风百叶水平进入，穿过填料区域。
3. 换热阶段：横向流动的冷空气与填料表面的热水充分接触，通过 “显热交换（温差传热）” 和 “潜热交换（水分蒸发吸热）”，带走热水中的热量，使热水温度降低。
4. 集水回流：冷却后的冷水沿填料滴落至底部集水底盘，经回水管重新输送至需冷却的设备，完成一次循环；湿热空气则被风机从塔顶排出塔外。

二、核心优势：为何选择玻璃钢方形横流塔？

1. 材质优势（玻璃钢的不可替代性）

• 耐腐蚀性强：玻璃钢不生锈、不被酸碱腐蚀（可耐受 pH 4-9 的循环水），无需像钢塔那样定期做防腐涂料（每年节省 1-2 次涂装成本），也避免了混凝土塔因水质渗透导致的内部腐蚀，适合化工、电镀等 “高污染水质” 场景。
• 轻量化 + 易安装：玻璃钢密度约 1.8-2.0g/cm³，仅为钢材的 1/4，方形结构可模块化生产（如分 2-3 段出厂），现场拼接安装，无需大型吊装设备，尤其适合 “场地狭窄、吊装条件差” 的项目（如厂房内新增冷却系统）。
• 低维护成本：玻璃钢表面光滑，不易结垢、积灰，塔体外壳无需定期维护，仅需关注填料和风机，年均维护成本约为钢塔的 1/3。

2. 横流设计的优势（对比逆流塔）

• 布水更均匀，抗堵塞性强：横流塔的布水系统位于填料上方，水流垂直向下渗透填料，不易因水中杂质（如泥沙、纤维）堵塞填料通道；而逆流塔水流与空气逆向，杂质易在填料底部堆积，需更频繁清理。
• 检修更安全便捷：横流塔的填料、布水器可从塔体侧面检修门直接拆卸，无需进入塔内（仅需关闭单侧进风），检修时不影响整体冷却系统运行（适合 “连续生产不能停机” 的工业场景）；逆流塔检修需进入塔内，安全性低且需停机。
• 噪音更低：横流塔的轴流风机位于塔顶，进风百叶可加装消声棉，空气横向流动时的 “风阻噪音” 比逆流塔的 “气流撞击噪音” 低 3-5dB（分贝），适合靠近居民区的民用场景（如商场、酒店）。

三、适用场景与局限性

1. 最适配的场景

• 中低冷却负荷场景：单塔冷却水量 50-500m³/h（如中小型化工厂、办公楼空调），横流设计的换热效率可满足需求，且成本低于同负荷逆流塔。
• 水质复杂 / 高浊度场景：如化工、电镀、采矿行业（循环水含酸碱、悬浮物），玻璃钢材质抗腐蚀，横流布水抗堵塞，可减少停机维护次数。

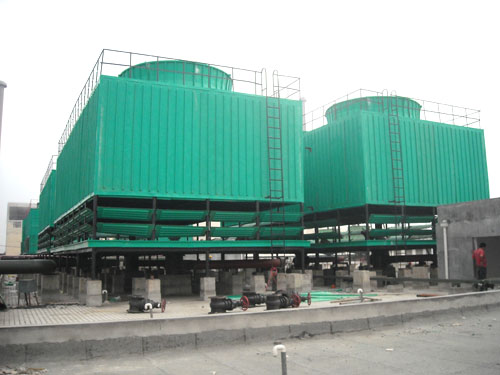

• 场地受限 / 需模块化组合场景：方形结构可 “多塔并排拼接”（如 4 台 100m³/h 的横流塔组合成 400m³/h 系统），适配狭长或不规则场地；圆形塔需预留圆形安装空间，组合灵活性差。
• 对噪音敏感的场景：民用建筑（如住宅小区、医院）或靠近办公区的工业厂房，横流塔的低噪音特性可满足环保要求（通常噪音≤65dB）。

2. 局限性（需规避的场景）

• 高冷却负荷 / 高温场景：单塔冷却水量＞500m³/h 或进水温度＞60℃（如大型火电厂、钢铁厂），横流塔的 “水 - 气接触时间” 短（空气横向穿过填料，接触时间约 0.5-1s），换热效率低于逆流塔（接触时间 1-2s），需更大塔体面积，反而增加成本。
• 严寒地区无防冻措施场景：冬季气温低于 0℃时，横流塔的填料底部易积水结冻（水流垂直滴落，底部易残留水分），若未加装电加热或热风循环系统，可能导致填料破裂；逆流塔水流逆向流动，结冻风险更低。
